Os sistemas de soldagem a laser desempenham um papel vital na produção de soldas de alta qualidade e precisão. Este artigo apresentará os componentes dos sistemas de soldagem a laser, bem como sua evolução, vantagens, aplicações e compra.
Uma máquina de solda a laser é uma ferramenta que utiliza um feixe de laser concentrado para unir materiais, normalmente metais ou termoplásticos. O laser produz uma fonte de calor focada, que derrete o material, permitindo que ele se funda à medida que esfria. Este processo é conhecido por sua precisão, velocidade e capacidade de criar soldas fortes e duráveis.
As máquinas de solda a laser vêm em vários tipos, cada uma projetada para aplicações específicas:
Máquinas portáteis de soldagem a laser: São leves e móveis, permitindo flexibilidade em projetos menores ou no local.
Máquinas de solda a laser portáteis: oferecem facilidade de uso e são ideais para aplicações onde o controle manual é essencial.
Máquinas fixas de soldagem a laser: normalmente são integradas em linhas de produção para processos de soldagem automatizados em grande escala. Eles são conhecidos por sua alta precisão e consistência em ambientes industriais.
Os sistemas de soldagem a laser consistem em vários componentes principais. Esses componentes trabalham juntos para produzir soldas precisas e de alta qualidade.
Papel da fonte de laser: A fonte de laser é o coração do sistema de soldagem. Ele gera o feixe de laser necessário para realizar a soldagem. Este feixe fornece uma luz concentrada e de alta energia que derrete os materiais que estão sendo unidos, permitindo que eles se fundam à medida que esfriam. A qualidade e o tipo da fonte de laser influenciam diretamente a precisão, profundidade e velocidade da solda.
Tipos comuns: Existem vários tipos de fontes de laser comumente usadas na soldagem:
Lasers de fibra: Esses lasers são conhecidos por sua alta eficiência e excelente qualidade de feixe. Eles usam fibra óptica como meio de ganho e são ideais para tarefas de soldagem de precisão.
Lasers de CO2: São lasers de gás que usam dióxido de carbono como meio de laser. Eles são potentes e eficazes para soldar materiais mais espessos e também versáteis no corte de materiais não metálicos.
NdLasers: Os lasers Nd: YAG são lasers de estado sólido. Conhecidos por sua alta potência de pico e eficiência de operação pulsada, eles podem ser usados para soldagem de penetração profunda e perfuração de precisão.
Importância da entrega do feixe: O sistema de entrega do feixe controla a transmissão do feixe de laser da fonte para a peça de trabalho. Este sistema garante que o feixe de laser seja direcionado com precisão para a área de solda. Isso mantém a qualidade e a precisão necessárias para uma soldagem eficaz.
O sistema de distribuição de feixe normalmente inclui os seguintes componentes:
Fibra Óptica: Em sistemas de laser de fibra, o feixe de laser é transmitido através de uma fibra óptica, o que permite flexibilidade e facilidade de integração em sistemas automatizados.
Espelhos e Lentes: Esses elementos ópticos são usados para focar e direcionar o feixe de laser para a área alvo. O alinhamento e a qualidade destes componentes são fundamentais para manter a precisão e a eficiência do processo de soldagem.
Colimadores e Expansores de Feixe: Esses dispositivos ajustam o tamanho e o foco do feixe, garantindo que a energia do laser esteja concentrada no ponto desejado.

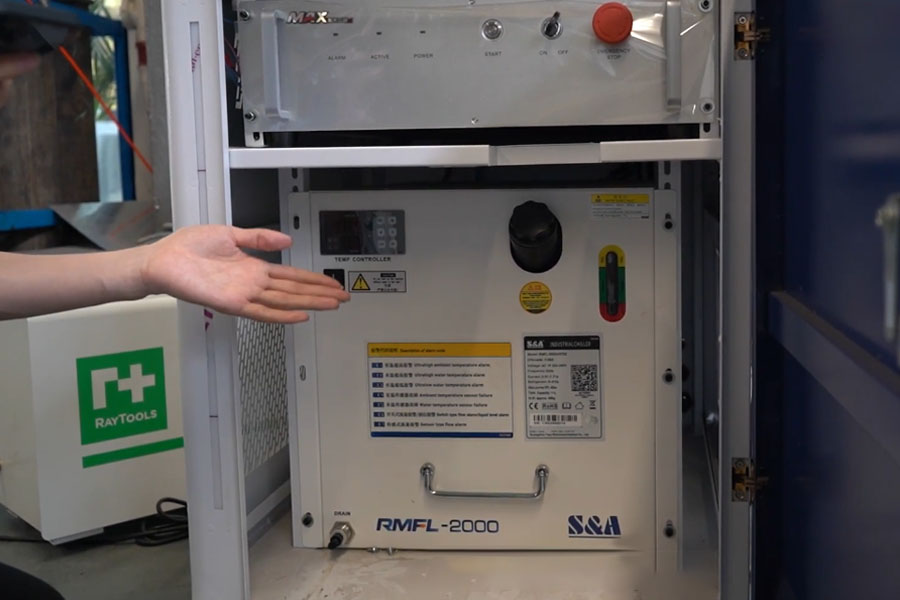

Necessidade de sistema de resfriamento: O sistema de resfriamento é usado para controlar a temperatura da fonte do laser e outros componentes principais. Muito calor é gerado durante o processo de soldagem a laser. Se não for gerenciado adequadamente, poderá causar superaquecimento e danos ao equipamento.
Existem dois métodos principais de resfriamento usados em sistemas de soldagem a laser:
Resfriamento de ar: Este método usa ar ambiente para dissipar o calor. É mais simples e mais econômico, mas pode não ser suficiente para lasers de alta potência ou em ambientes onde o controle de temperatura é crítico.
Resfriamento de água: Este método envolve a circulação de água para absorver e transportar o calor. O resfriamento a água é mais eficaz que o resfriamento a ar e é comumente usado em sistemas de laser de alta potência onde é necessário um controle preciso da temperatura.
Função da manipulação da peça: Os sistemas de manipulação da peça garantem que o material de soldagem seja posicionado e movido com alta precisão durante o processo de soldagem. Este sistema é utilizado principalmente em tarefas de soldagem automatizadas.
Vantagens da automação
Mesas CNC: As mesas CNC permitem o controle preciso do movimento da peça ao longo de vários eixos. Isto é essencial para padrões de soldagem complexos ou situações onde é necessária alta repetibilidade.
Braços Robóticos: Em configurações mais avançadas, os braços robóticos podem manipular a peça de trabalho ou a cabeça do laser. Isso pode fornecer flexibilidade e precisão para uma variedade de tarefas de soldagem. Eles são particularmente úteis na fabricação automotiva e aeroespacial, onde a precisão e a automação são essenciais.

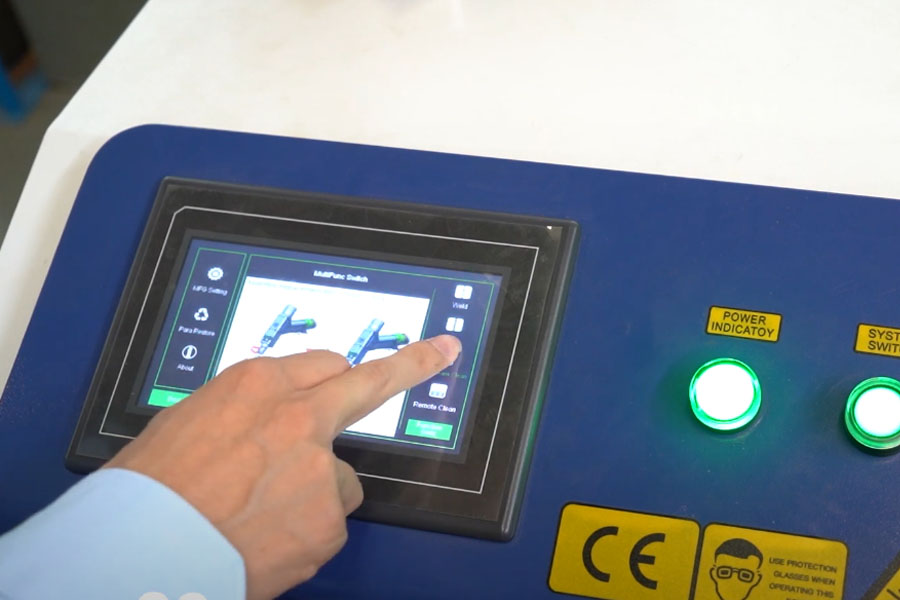

Função do Sistema de Controle
O sistema de controle é o cérebro da máquina de solda a laser, responsável por gerenciar e otimizar todo o processo de soldagem. Garante que todos os componentes funcionem em harmonia para obter resultados consistentes e de alta qualidade. O sistema de controle mantém a precisão e a repetibilidade em soldagem complexa e automatizada.
Principais recursos
Configurações dos parâmetros de soldagem: O sistema de controle permite ao operador definir e ajustar os parâmetros de soldagem. Os exemplos incluem potência do laser, frequência de pulso, velocidade de soldagem e distância focal. Estas configurações são essenciais para adaptar o processo de soldagem a diferentes materiais e espessuras.
Ajustes em tempo real: Sistemas de controle modernos fornecem monitoramento e ajustes em tempo real. Sensores dentro do sistema enviam dados de volta ao controlador, permitindo ajustes dinâmicos. Isto permite uma qualidade de soldagem consistente mesmo sob condições variáveis, como mudanças no material ou na temperatura ambiente.
Integração de software: Os sistemas de controle são frequentemente integrados ao software CAD/CAM para programar com precisão os caminhos de soldagem. Esta integração torna possível automatizar padrões de soldagem complexos. Isso reduz o potencial de erro humano e melhora a eficiência. Sistemas de controle avançados também podem suportar registro e análise de dados, o que ajuda a otimizar processos.
Importância do Sistema de Segurança
A segurança é fundamental na soldagem a laser devido aos altos níveis de energia e aos riscos potenciais envolvidos. O sistema de segurança foi projetado para proteger os operadores, o equipamento e o meio ambiente contra os perigos da radiação laser, riscos elétricos e outros riscos associados ao processo de soldagem. Um sistema de segurança robusto garante o cumprimento das normas de segurança e minimiza o risco de acidentes.
Componentes principais
Blindagem a laser: Os gabinetes de proteção a laser são usados para confinar o feixe de laser a um ambiente controlado. Esses invólucros são normalmente feitos de materiais que absorvem ou refletem a energia do laser, garantindo que o feixe não escape da área designada para soldagem.
Interruptores de desligamento de emergência: Os interruptores de desligamento de emergência estão estrategicamente posicionados ao redor do sistema de soldagem, permitindo que os operadores parem rapidamente o laser em caso de emergência. Essas chaves são um recurso de segurança crítico que pode evitar acidentes e danos ao equipamento.
Sistemas de intertravamento: Os sistemas de intertravamento são mecanismos de segurança que garantem que certas condições sejam atendidas antes que o laser possa ser ativado. Por exemplo, o laser só pode ser ativado se a blindagem estiver instalada e a área de trabalho estiver segura. Caso alguma dessas condições não seja atendida, o sistema de intertravamento impede o disparo do laser, reduzindo o risco de acidentes.
Controle ambiental
Também para a segurança do operador, o controle ambiental é um aspecto importante do sistema de segurança. A soldagem a laser pode produzir gases, fumaça e outros subprodutos que precisam ser gerenciados para garantir um ambiente de trabalho seguro. Os sistemas de extração de fumos e a ventilação adequada são essenciais para manter a qualidade do ar e proteger os operadores da inalação de substâncias nocivas.

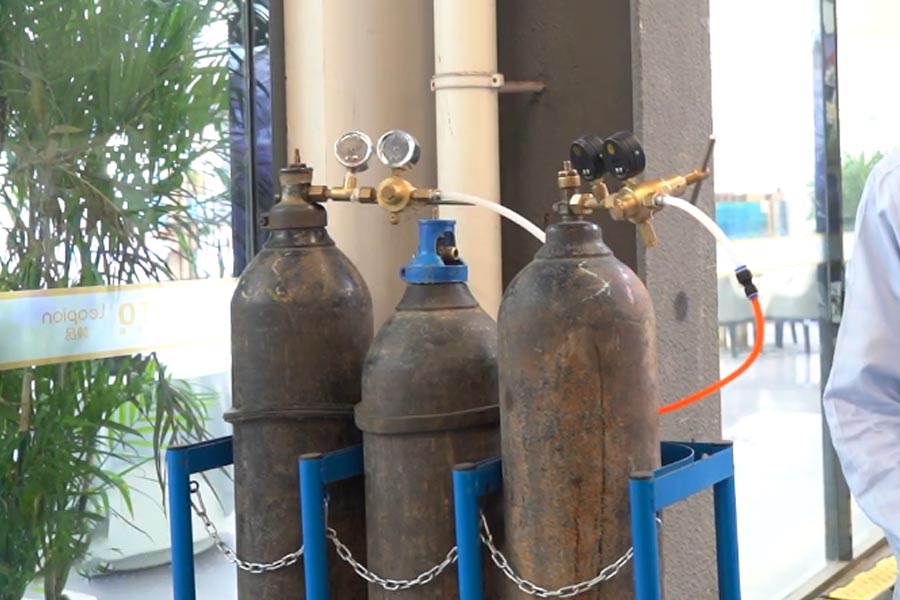

Necessidade de Fornecimento de Gás
O sistema de fornecimento de gás desempenha um papel vital na soldagem a laser. Fornece gás de proteção e protege a área de soldagem contra oxidação e contaminação. A escolha do gás e a forma como ele é fornecido podem afetar significativamente a qualidade da solda. Assim, o sistema de fornecimento de gás é parte integrante do processo de soldagem.
Funções do gás de proteção
Proteção contra oxidação: O oxigênio pode causar oxidação e enfraquecer a solda. O gás de proteção evita que a poça de fusão derretida seja exposta ao oxigênio do ar. Gases de proteção comuns incluem argônio, hélio e nitrogênio. A escolha de cada gás é baseada no material de solda e nas características desejadas da solda.
Proteção da poça de fusão: Também para evitar a oxidação, o gás de proteção também ajuda a estabilizar a poça de fusão, criando uma atmosfera controlada ao seu redor. Esta estabilização é importante para produzir soldas suaves e consistentes.
Supressão de Plasma: Durante a soldagem a laser de alta potência, uma nuvem de plasma pode se formar sobre a poça de fusão, interferindo no feixe de laser. Certos gases, como o hélio, são eficazes na supressão deste plasma, permitindo que o laser penetre mais profundamente e obtenha melhor qualidade de solda.
Controle de fluxo de gás
A vazão e o método de distribuição do gás de proteção são fatores críticos que precisam ser cuidadosamente controlados. Muito fluxo de gás pode causar turbulência na poça de fusão, levando a defeitos, enquanto muito pouco gás pode não fornecer proteção adequada. Os sistemas de soldagem a laser normalmente incluem medidores de vazão e reguladores para garantir que o gás seja fornecido na taxa correta.
Seleção de gás para diferentes condições
O argônio é comumente usado para soldagem de alumínio e aço inoxidável devido às suas propriedades inertes e capacidade de produzir soldas limpas e livres de óxidos.
O hélio é frequentemente escolhido para soldagem de penetração profunda devido à sua capacidade de aumentar a densidade de energia do feixe de laser.
O nitrogênio pode ser usado em algumas aplicações para melhorar as propriedades mecânicas da solda ou para reduzir a formação de porosidade.
A história da soldagem a laser começou com o desenvolvimento do primeiro laser na década de 1960. Inicialmente, a tecnologia laser era mais teórica e tinha aplicações práticas limitadas. A primeira aplicação prática de lasers para soldagem foi o desenvolvimento de lasers de CO2. Esses primeiros sistemas eram grandes, caros e com potência limitada. No entanto, eles também demonstraram o potencial da soldagem a laser em ambientes industriais. Os experimentos iniciais focaram em soldas simples de metais e outros materiais, mostrando que os lasers poderiam alcançar soldas precisas e limpas com o mínimo de zonas afetadas pelo calor.
A tecnologia de soldagem a laser fez avanços significativos ao longo das décadas. A introdução do laser de fibra foi um marco importante. Oferece melhor qualidade de feixe, maior eficiência e maior flexibilidade. Ao contrário de seus antecessores, os lasers de fibra utilizam fibras ópticas para gerar e enviar o feixe de laser. Isso permite um controle mais preciso e níveis de potência mais elevados. Além disso, o desenvolvimento de lasers de neodímio levou a potências de pico mais altas e à capacidade de operar em modo pulsado. Isto é ideal para aplicações específicas, como soldagem e perfuração de penetração profunda.
Esses avanços tecnológicos levaram à miniaturização dos sistemas de soldagem a laser. Os sistemas modernos são mais compactos, mais eficientes em termos energéticos e podem ser integrados em linhas de produção automatizadas.
Hoje, as máquinas de solda a laser são indispensáveis em diversas aplicações industriais. Na indústria automotiva, eles podem ser usados para soldar carrocerias de automóveis, componentes de engrenagens e baterias. No setor aeroespacial, a soldagem a laser garante a integridade estrutural de componentes críticos. A indústria eletrônica pode contar com a soldagem a laser para realizar tarefas delicadas.
A versatilidade das modernas máquinas de solda a laser as torna ainda mais versáteis. Eles podem ser usados em indústrias onde a precisão e a limpeza são essenciais, como na fabricação de dispositivos médicos. Além disso, o desenvolvimento contínuo da tecnologia de soldagem a laser torna essas máquinas mais adaptáveis, eficientes e econômicas.

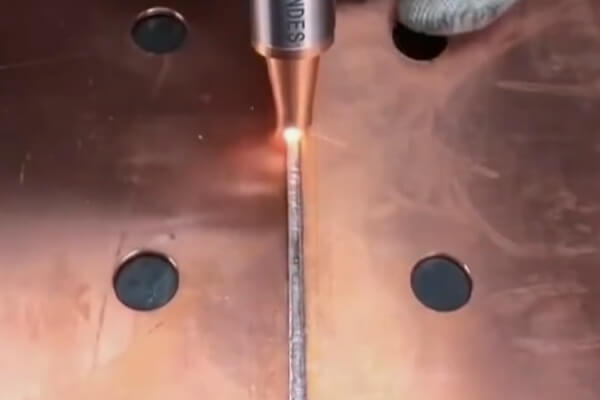

A soldagem de alta precisão é uma das vantagens mais significativas das máquinas de solda a laser. O feixe de laser focalizado permite um controle preciso do processo de soldagem. Isto minimiza a deformação e reduz a zona afetada pelo calor. Esta precisão é crucial porque mesmo pequenos desvios podem comprometer a integridade do produto final. Na indústria aeroespacial, por exemplo, a precisão da soldagem é essencial para garantir a resistência e a confiabilidade dos componentes que funcionam sob condições extremas.
As máquinas de solda a laser são conhecidas por sua alta eficiência, menor consumo de energia e velocidades de produção mais rápidas. A energia concentrada do laser permite velocidades de soldagem mais rápidas do que os métodos tradicionais. Isto permite tempos de produção mais curtos e rendimentos mais elevados. Além disso, a soldagem a laser é um processo sem contato, o que resulta em menor desgaste do equipamento, levando a menores custos de manutenção ao longo do tempo. Essa eficiência torna as máquinas de solda a laser uma solução econômica para produção de alto volume.
A soldagem a laser é um processo ecologicamente correto. Produz menos resíduos e poluição do que os métodos tradicionais de soldagem. Como é um processo sem contato, são usados consumíveis mínimos, como eletrodos ou materiais de preenchimento. Além disso, a precisão da soldagem a laser significa que menos material é desperdiçado e o processo produz menos emissões. Isto torna a soldagem a laser uma opção atraente para empresas que desejam ser ecologicamente corretas
Fabricação Industrial
As máquinas de solda a laser são amplamente utilizadas na fabricação industrial. Na indústria automotiva, a soldagem a laser é utilizada para montar carrocerias de automóveis, baterias de veículos elétricos e até componentes de precisão, como sensores. É capaz de produzir soldas consistentes e de alta qualidade em altas velocidades. Isso torna a soldagem a laser fundamental para atender às necessidades de produção em grande escala. Na fabricação aeroespacial, a soldagem a laser garante que os componentes sejam conectados de maneira precisa e confiável. Alta resistência e deformação mínima são essenciais para manter a integridade e o desempenho do sistema.
Na indústria eletrônica, a soldagem a laser é usada para unir componentes pequenos e delicados. Os exemplos incluem conectores, placas de circuito e baterias. A precisão da soldagem a laser minimiza o risco de danificar componentes sensíveis. Esta capacidade é particularmente importante na produção de produtos eletrônicos de consumo, dispositivos médicos e equipamentos de telecomunicações.
As máquinas de solda a laser também são utilizadas em aplicações que necessitam de alta precisão e limpeza. A soldagem a laser de dispositivos médicos une componentes pequenos e complexos em instrumentos cirúrgicos, implantes e outros dispositivos médicos. A precisão e o controle da soldagem a laser não comprometem sua biocompatibilidade ou integridade estrutural.
As máquinas de solda a laser também são utilizadas em aplicações que necessitam de alta precisão e limpeza. Dispositivos médicos de soldagem a laser unem instrumentos cirúrgicos, implantes ou peças pequenas e complexas. A precisão e o controle da soldagem a laser não comprometem sua biocompatibilidade ou integridade estrutural.
O preço de uma máquina de solda a laser pode variar amplamente, dependendo de muitos fatores. A potência do laser é um dos principais fatores que determinam o custo. Lasers de maior potência podem soldar materiais mais espessos ou atingir velocidades de soldagem mais rápidas e, portanto, tendem a ser mais caros. O tipo de laser também pode afetar o preço, sendo que os lasers de fibra geralmente custam mais devido à sua tecnologia avançada e eficiência em comparação aos lasers de CO2 ou neodímio.
A marca e o país de origem também podem afetar o preço. Marcas conhecidas pela qualidade e confiabilidade costumam cobrar preços mais altos. As máquinas produzidas em países com custos de mão-de-obra e de produção mais elevados tendem a ser mais caras. Além disso, o nível de automação e mais recursos podem aumentar o custo geral.
As máquinas de solda a laser variam de modelos relativamente acessíveis, adequados para pequenas empresas, até máquinas de última geração projetadas para grandes aplicações industriais. Máquinas de solda a laser básicas, portáteis ou portáteis custam cerca de US$ 3.000 a US$ 10.000, dependendo da potência e dos recursos. Sistemas mais avançados com maior potência e maiores capacidades de automação podem variar de preço entre US$ 10.000 e US$ 200.000 ou mais. Sistemas industriais de soldagem a laser de última geração e totalmente automatizados podem custar mais de US$ 30.000, especialmente quando personalizados para uma aplicação específica.
Ao considerar a compra de uma máquina de solda a laser, é importante realizar uma análise de custo-benefício. Embora o investimento inicial possa ser elevado, as poupanças a longo prazo tornam-no mais rentável. Isso ocorre porque pode aumentar a velocidade de produção, reduzir os custos de mão de obra e reduzir os requisitos de manutenção. Além disso, a alta precisão e a alta qualidade da soldagem a laser podem reduzir a necessidade de retrabalho e melhorar a qualidade geral do produto. Isso aumenta ainda mais o retorno do investimento.
Selecionar o fornecedor certo é crucial ao comprar uma máquina de solda a laser. É essencial trabalhar com um fornecedor confiável que ofereça equipamentos confiáveis e forneça suporte abrangente. Os principais fatores a serem considerados incluem:
Reputação e Experiência: Procure fornecedores com forte histórico no setor. É mais provável que fornecedores experientes ofereçam máquinas de alta qualidade e tenham o conhecimento necessário para ajudá-lo a escolher o sistema certo para suas necessidades.
Serviço pós-venda: Fornecedores que oferecem forte suporte pós-venda são inestimáveis. Isso pode incluir manutenção, reparos e ajuda técnica. Este suporte garante que a sua máquina permaneça nas melhores condições, reduzindo o tempo de inatividade e prolongando a sua vida útil.
Garantia e Política de Devolução: Certifique-se de que o fornecedor oferece uma garantia e uma política de devolução clara. Uma boa garantia pode proteger seu investimento e proporcionar tranquilidade.
Antes de adquirir uma máquina de soldar a laser, é essencial avaliar as suas necessidades específicas:
Requisitos de produção: considere o volume e o tipo de tarefas de soldagem que sua empresa exige. A produção de grandes volumes pode necessitar de uma máquina mais potente e automatizada, enquanto as operações mais pequenas podem beneficiar de um modelo mais básico.
Compatibilidade de materiais: Certifique-se de que a máquina escolhida seja compatível com os materiais que você planeja soldar. Lasers diferentes são mais adequados para materiais diferentes, portanto, selecionar o tipo certo é fundamental.
Considerações sobre orçamento: Determine seu orçamento e encontre uma máquina que ofereça o melhor equilíbrio entre recursos e custos dentro do seu orçamento. Atualmente, os soldadores a laser chineses estão se tornando cada vez mais populares. Porque tem uma melhor relação preço-desempenho e desempenho estável. a revisão do soldador a laser chinês também está cada vez melhor.
Sempre que possível, visite as instalações do fornecedor para ver a máquina em ação. Esta visita permite-lhe:
Desempenho de teste: Observe o desempenho da máquina nos materiais que você usará. Essa experiência em primeira mão pode ajudá-lo a avaliar as capacidades e a adequação da máquina para suas tarefas específicas.
Opções de personalização de teste: Se suas tarefas de soldagem precisarem de personalizações específicas, testar essas opções durante sua visita pode ajudar a garantir que a máquina atenda exatamente aos seus requisitos.
Fale com os técnicos: Envolver-se diretamente com técnicos ou engenheiros que conhecem bem o equipamento pode fornecer informações e dicas valiosas para aproveitar ao máximo a máquina.
Os sistemas de soldagem a laser são parte integrante dos processos industriais modernos, com precisão, eficiência e versatilidade incomparáveis. A Leapion está profundamente envolvida na indústria de laser há muitos anos e seus produtos de alta qualidade são exportados para todo o mundo. Se você também está interessado nesta tecnologia, entre em contato conosco para obter o melhor orçamento!
