Existem muitos tipos de costuras de solda.A qualidade da costura de solda é crítica para a integridade estrutural e funcionalidade.Neste artigo, discutiremos detalhadamente as questões acima e recomendaremos uma escolha perfeita para você: tecnologia de soldagem a laser de fibra óptica.


1. Classificação da costura de solda

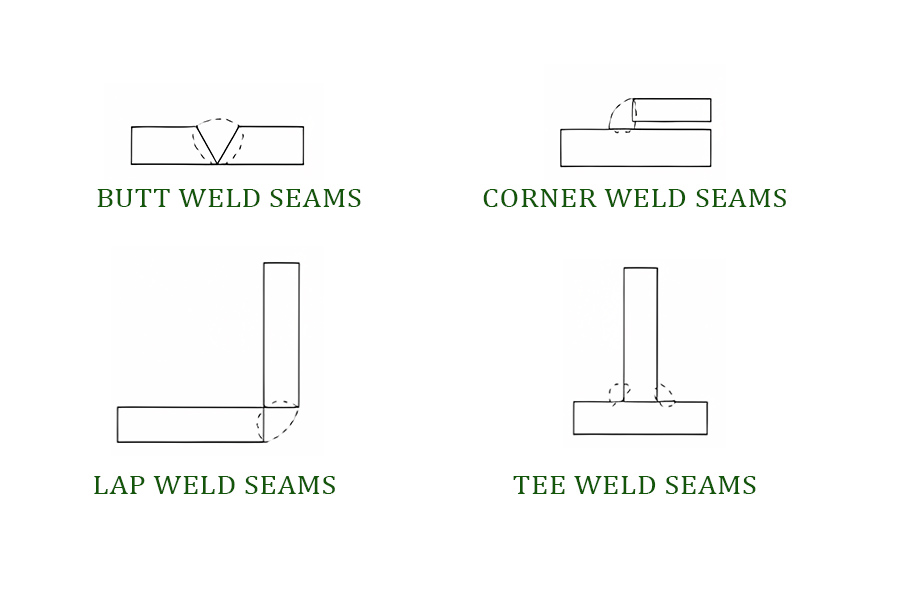

1.1 Baseado na Configuração Conjunta

Costuras de solda de topo: É onde duas peças são alinhadas de ponta a ponta e soldadas ao longo da superfície de contato.Comum na conexão de extremidades de chapas ou tubos.

Costuras de solda de canto: Ocorrem no canto onde duas peças se encontram, frequentemente vistas em construções de estruturas.

Costuras de solda sobrepostas: Envolve duas peças sobrepostas sendo soldadas na sobreposição.Esta solda de costura é normalmente usada para unir materiais em folha.

Costuras de solda em T: Uma junta perpendicular onde uma parte se conecta à superfície de outra, formando um formato de 'T'.

Costuras de solda de borda: São feitas ao longo da borda de duas peças que ficam planas uma contra a outra.

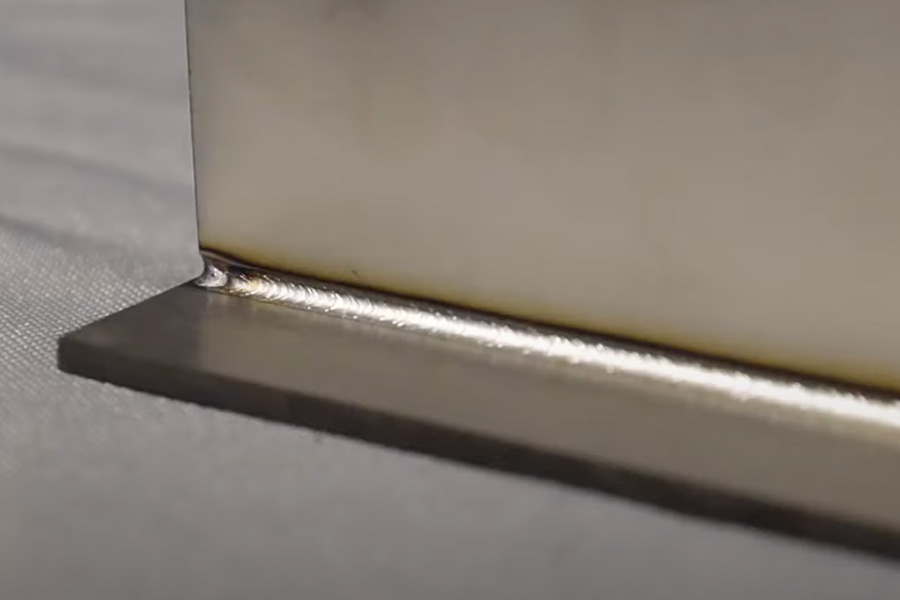

costura de solda


1.2 Com base no formato da costura de solda

Costura Reta: Uma solda linear e direta que é comum em juntas mais simples.

Costura Circular: Envolve um componente como um tubo ou tanque cilíndrico, crucial para criar vedações.

Costura em zigue-zague: Apresenta um padrão em zigue-zague ou ondulado para aumentar a área de soldagem e aumentar a resistência da junta.


1.3 Com base na finalidade da costura

Costura de solda estrutural: São projetadas para suportar cargas e devem atender a padrões de alta resistência e durabilidade.

Costura de solda de vedação: Utilizada principalmente para evitar vazamentos de fluidos ou gases, essencial em tanques e sistemas de tubulação.


1.4 Baseado na Técnica de Soldagem

Costura de solda de penetração total: A solda penetra em toda a espessura da peça de trabalho.Garante que a resistência da área de solda corresponda à resistência do material de base.

Costura de solda parcial: Essas soldas não penetram totalmente na peça de trabalho.Geralmente são usados ​​em aplicações menos críticas onde a carga não é muito grande.

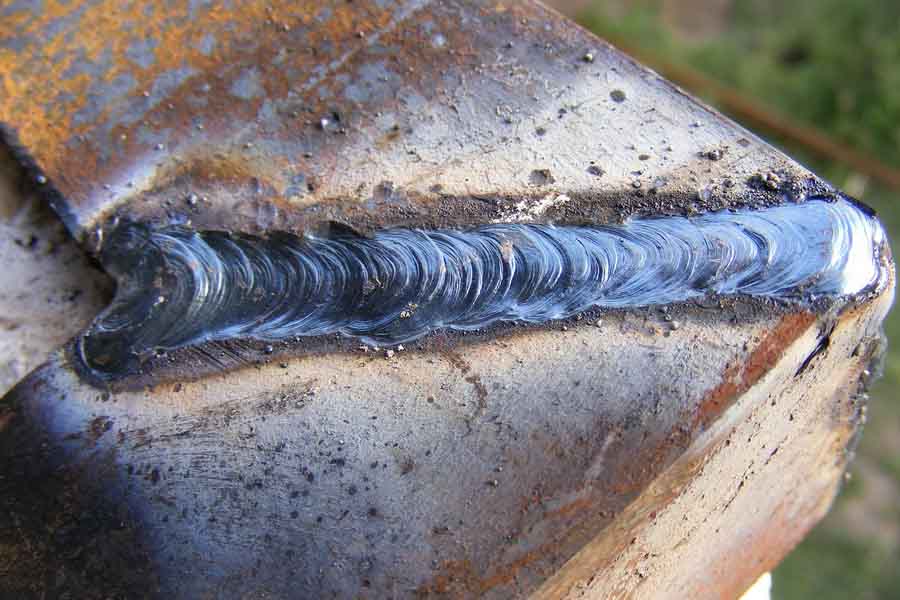

costura de solda


2. Avaliação da qualidade da solda


Determinar a qualidade da solda é fundamental.Afeta a segurança, confiabilidade e durabilidade das estruturas soldadas.Aqui estão algumas maneiras pelas quais os profissionais testam a qualidade da solda.


2.1 Inspeção Visual

Sem rachaduras: Uma solda de alta qualidade não deve apresentar rachaduras visíveis.Rachaduras indicam falha de material.Geralmente são causados ​​por resfriamento rápido ou concentração de tensão durante a soldagem.

Cordões Uniformes: O cordão de solda deve ser consistente e contínuo.Não deve haver respingos excessivos ou bordas irregulares.Essa uniformidade indica que a solda foi feita com técnica adequada e parâmetros controlados.

Sem poros ou inclusões: As soldas de qualidade devem estar livres de poros (pequenos furos) e inclusões (materiais estranhos).Estes defeitos podem enfraquecer a integridade estrutural da solda.

Fusão e penetração adequadas: A solda deve apresentar profundidade e largura de fusão adequadas, garantindo que material de solda suficiente seja derretido para formar uma ligação forte.


2.2 Ensaios Não Destrutivos (END)

Teste de raios X: Este método detecta defeitos internos que não podem ser vistos a olho nu.Como porosidade, fissuras ou fusão incompleta.

Teste Ultrassônico: Avalia a continuidade e uniformidade dentro da solda.Pode identificar defeitos que possam comprometer a integridade da solda.

Teste de Partículas Magnéticas: Usado para detectar defeitos superficiais e próximos à superfície em materiais ferromagnéticos.

Teste de penetração de corante: Adequado para identificar rachaduras superficiais.O método usa um corante especial para entrar na fissura e torná-la visível na superfície.


2.3 Teste de Desempenho Mecânico

Teste de tração: Mede a resistência à tração de uma solda para determinar quanta carga ela pode suportar antes de falhar.

Teste de Dobramento: Avalia a ductilidade e flexibilidade da solda, verificando como ela se comporta sob forças de flexão.

Teste de Dureza: Teste a dureza da área de solda, que deve ser igual ao material de base para evitar fragilidade.


2.4 Adesão às Normas e Especificações

Conformidade com os padrões internacionais: Certifique-se de que o processo e os resultados de soldagem sigam padrões como AWS (American Welding Society), ASTM (American Society for Testing and Materials) ou ISO (International Organization for Standardization).Esses padrões especificam requisitos detalhados para materiais, processos, inspeções e critérios de aceitação.


costura de solda


3. Vantagens da soldagem a laser de fibra óptica para obter costuras de solda de alta qualidade


Soldagem a laser de fibra óptica as máquinas têm vantagens significativas na obtenção de soldagem de costura de alta qualidade.A seguir estão as principais vantagens que os tornam ideais para ambientes de fabricação exigentes:


3.1 Alta Precisão e Controle

Controle de foco fino: Os lasers de fibra óptica podem produzir um feixe altamente focado.Isto permite um controle preciso da localização e tamanho da solda.Isto é especialmente benéfico para peças complexas ou pequenas.

Consistência e repetibilidade: A soldagem a laser de fibra tem excelente consistência e repetibilidade.Isto é fundamental para a produção em larga escala.Uma vez definidos os parâmetros de soldagem, a máquina pode produzir repetidamente costuras soldadas de alta qualidade sem ajustes frequentes.


3.2 Maior eficiência e velocidade

Capacidade de soldagem rápida: A alta densidade de potência fornecida pelos lasers de fibra permite velocidades de soldagem mais rápidas.Esse recurso melhora significativamente a eficiência da produção.

Necessidades reduzidas de pós-processamento: A precisão do processo de soldagem e a qualidade da costura de soldagem são relativamente altas.Isto reduz a necessidade de acabamento pós-soldagem, melhorando ainda mais a produção.


3.3 Produção de Energia Estável

Alta estabilidade: Os lasers de fibra fornecem saída de laser estável.Isto garante uma distribuição uniforme de energia durante a soldagem, o que é fundamental para obter soldas consistentes e sem defeitos.

Parâmetros ajustáveis ​​do laser: As máquinas de solda a laser de fibra óptica permitem a alteração da potência do laser, frequência de pulso e duração de acordo com diferentes materiais e espessuras, otimizando os resultados da soldagem.


3.4 Adaptabilidade de Materiais

Versatilidade no manuseio de materiais: Os lasers de fibra são capazes de soldar uma ampla variedade de materiais.Isso inclui metais difíceis de soldar, como alumínio e cobre.Essa adaptabilidade os torna altamente valiosos em uma variedade de campos de fabricação.


3.5 Zona Afetada pelo Calor Minimizada

Baixa entrada de calor: A precisão dos lasers de fibra permite uma zona afetada pelo calor (HAZ) menor.Isso reduz a deformação térmica e o estresse no material.A preservação das propriedades do material permite manter a integridade e funcionalidade do componente.


3.6 Respeito ao Meio Ambiente

Redução do consumo e desperdício de energia: A soldagem a laser de fibra óptica é mais eficiente em termos energéticos do que os métodos tradicionais de soldagem.Devido à sua alta precisão, são gerados menos resíduos, o que ajuda a alcançar uma fabricação sustentável.


4. Conclusão


A qualidade das soldas afeta muito as peças soldadas.Espera-se que a soldagem a laser de fibra óptica desempenhe um papel fundamental na abordagem desses desafios.Uma boa escolha costuma ser o começo do sucesso.Se você quiser saber mais, por favor Clique aqui para nos contactar.
