Guia Anti-Condensação no Verão

A chegada de junho significa que o verão está chegando e a temperatura aumentou significativamente.Neste momento, é o início do verão.Embora o sol escaldante ainda não estivesse insuportável, as tempestades aumentaram e a umidade era pesada.Chuvas frequentes e um ambiente úmido podem facilmente levar à condensação dentro da fonte de laser, reduzindo assim o desempenho da fonte de laser ou até mesmo danificando-a.

1. Definição de Condensação

Condensação: Coloque o objeto em um determinado ambiente de temperatura, umidade e pressão.Reduza gradualmente a temperatura do objeto.Quando a temperatura ambiente do objeto cai abaixo da 'temperatura do ponto de orvalho' do ambiente, a umidade do ar gradualmente atinge um estado saturado, até o fenômeno do orvalho da água na superfície do objeto.

Temperatura do Ponto de Orvalho: Do ​​ponto de vista da aplicação, a temperatura que permite que o ar ao redor do ambiente de trabalho libere 'Orvalho de Condensação' é a temperatura do ponto de orvalho.

2. Como evitar a condensação da Fonte de Laser?O que deve ser observado ao usar a fonte de laser no verão?

2.1 Requisitos do Ambiente Operacional

Embora o cabo de transmissão de fibra óptica da fonte de laser de fibra possa ser usado em ambientes agressivos, a própria fonte de laser possui requisitos mais elevados para o ambiente de uso.

Ambiente de colocação: plano, sem vibrações e sem choques

Temperatura ambiente: 10℃～40℃

Umidade Relativa: abaixo de 70%

Observação: Se a temperatura de resfriamento for inferior à 'temperatura do ponto de orvalho' do ambiente, isso causará condensação e danificará seriamente a fonte do laser e o cabeçote QBH/QD de saída.

2.2 Sequência de ligar e desligar a máquina

O verão é a estação de alta incidência de falhas na fonte de laser.Os resultados estatísticos mostram que a maioria das falhas da fonte laser está intimamente relacionada à sequência de operação do usuário e ao ambiente operacional do equipamento.Quando a temperatura ambiente no verão for superior a 25 ℃, lembre o operador de ligar e desligar a máquina na seguinte ordem:

①Sequência de ativação da máquina:

Ligue primeiro a alimentação principal da fonte de laser (não deixe a fonte de laser emitir luz), depois deixe o Ar Condicionado começar a trabalhar para resfriamento;

Quando a temperatura interna da fonte de laser cair para cerca de 25°C (cerca de 15 a 30 minutos), ligue o Water Chiller e inicie o trabalho de emissão de luz da fonte de laser.

②Sequência de desligamento da máquina:

Desligue primeiro o Water Chiller e, em seguida, desligue o interruptor Laser Source.

(Não deixe a fonte de laser desligar e o refrigerador de água ainda estiver funcionando)

Como a condensação de orvalho é um fenômeno físico objetivo, não pode ser evitado 100%, mas ainda é necessário lembrar a todos que, ao usar a fonte de laser: a diferença de temperatura entre o ambiente operacional da fonte de laser e sua temperatura de resfriamento deve ser minimizada.

Em caso de problemas de configuração e depuração, você pode entrar em contato com o engenheiro pós-venda da Leapion para consulta e soluções.

3. Evite medidas de condensação

3.1 Evite condensação dentro e fora da Fonte Laser (sem ar condicionado)

Os danos da Fonte Laser causados ​​por condensação no ambiente interno não são cobertos pela garantia.

Ao usar a fonte de laser sem ar condicionado e exposta ao ambiente de trabalho, uma vez que a temperatura de resfriamento é menor que a temperatura do ponto de orvalho dentro da fonte de laser, haverá precipitação de umidade nos módulos elétricos e ópticos.Se nenhuma ação for tomada no momento, a condensação começará a seguir na superfície externa do laser.Portanto, uma vez que você veja condensação no invólucro da fonte de laser, isso significa que o ambiente interno se condensou.O trabalho deve ser interrompido imediatamente e o ambiente de trabalho da fonte de laser deve ser melhorado imediatamente.A solução é: configurar uma sala de ar condicionado independente para a Fonte Laser.

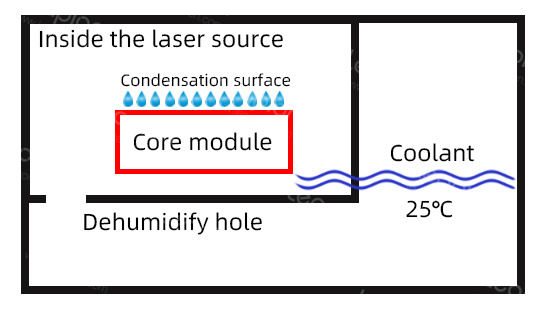

① Condensação dentro da fonte de laser sem o Ar Condicionado

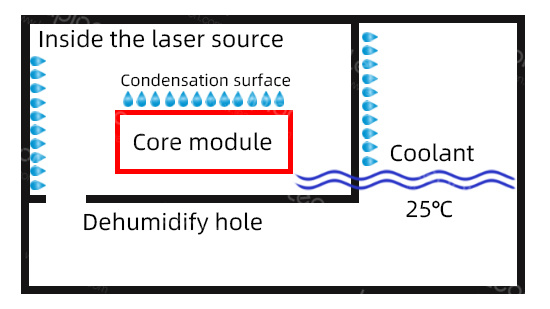

② Condensação dentro e fora da fonte de laser sem o Ar Condicionado

Observação: A temperatura da água de resfriamento do laser deve ser definida acima da temperatura do ponto de orvalho do ambiente operacional mais severo.

3.2 Evite condensação dentro e fora da Fonte de Laser (com um Ar Condicionado)

A fonte de laser com um Ar Condicionado ainda pode causar a condensação no ambiente interno

Ao usar a fonte de laser com um ar condicionado e exposta ao ambiente de trabalho, a função de resfriamento e desumidificação do ar condicionado reduzirá bastante a temperatura do ponto de orvalho do ambiente dentro da fonte de laser.Geralmente, a temperatura de resfriamento do ar condicionado industrial é ajustada para ser igual à temperatura da água de resfriamento.

Quando a temperatura do ambiente for inferior a 38 ℃.

O ar condicionado industrial pode manter um ambiente seguro dentro da fonte de laser, mas pode haver condensação na superfície da fonte de laser.Se a condensação não formar gotas de água corrente, é seguro.Se houver um grande número de gotículas de água fluindo e pontos óbvios de água ao redor da fonte de laser, um ambiente de trabalho seguro e sem condensação deve ser estabelecido para a fonte de laser com o ar condicionado.

A capacidade de refrigeração do ar condicionado industrial não é suficiente para manter a segurança dentro da fonte de laser, e ainda assim ocorrerá condensação no ambiente interno.Depois de muito tempo, o ambiente externo também acompanhará a condensação.Portanto, não deve haver nenhuma fonte de calor óbvia ao redor do laser, e a saída de calor do resfriador de água não deve estar voltada para a fonte do laser.

① Condensação dentro da fonte de laser com ar condicionado

② Condensação dentro e fora da fonte de laser com ar condicionado

Observação: Para eliminar o risco de condensação dentro do ambiente do laser, é recomendável configurar uma sala de ar condicionado independente para a fonte do laser.

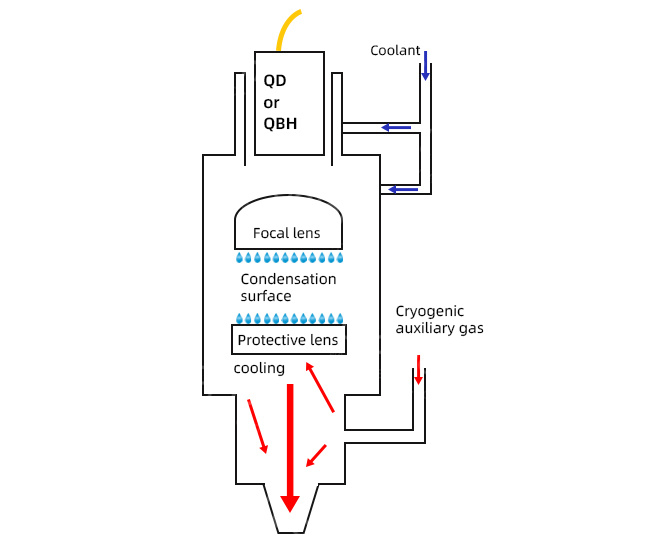

3.3 Evite a condensação dentro da cabeça de corte a laser de processamento

Se não funcionar normalmente quando a estação muda ou a temperatura varia muito naquele dia, é necessário verificar se há condensação no cabeçote de processamento.

A condensação causará sérios danos às lentes ópticas

①Se a temperatura de resfriamento for inferior à temperatura ambiente do ponto de orvalho, haverá condensação na parede interna do cabeçote de processamento e na lente óptica.

②O uso de um gás auxiliar com uma temperatura inferior ao ponto de orvalho ambiente levará a uma rápida condensação nas lentes ópticas.

É altamente recomendável adicionar um evaporador entre a fonte de gás e o cabeçote de processamento para manter a temperatura do gás próxima ao ambiente, o que reduzirá o risco de condensação.

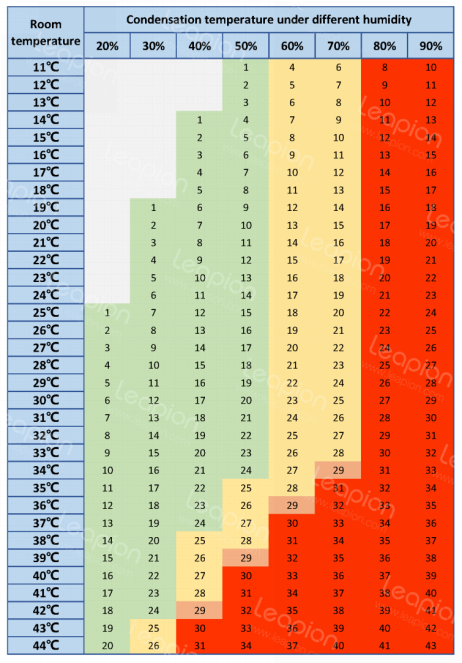

3.4 Use a tabela de pesquisa de temperatura do ponto de orvalho

O treinamento de operadores para usar a tabela de consulta de temperatura do ponto de orvalho pode efetivamente reduzir o risco de condensação no ambiente interno da fonte do laser e do cabeçote do laser.

A temperatura da água de resfriamento tem um efeito direto na eficiência de conversão eletro-óptica, estabilidade e água condensada.Além disso, a qualidade da água de resfriamento se deteriorará com o tempo e pode haver muitas impurezas ou crescimento microbiano nela.Em alguns casos extremos, pode ocorrer corrosão interna na extremidade de saída óptica, resultando em falha da fibra.Portanto, certifique-se de limpar o tanque e trocar a água regularmente.A Leapion recomenda que os clientes substituam a água de resfriamento e limpem o tanque de água a cada 1-2 meses.Geralmente, a temperatura da água de resfriamento é definida da seguinte forma:

A temperatura da água pura (também conhecida como água de baixa temperatura, usada para resfriar o módulo do laser) geralmente deve ser ajustada em cerca de 21 °C e pode ser ajustada adequadamente entre 20 ~ 25 °C de acordo com a situação.Diferentes tipos de fontes de laser têm diferentes configurações de temperatura da água.Para este valor de ajuste, consulte os profissionais de laser Leapion para ajuste.

A temperatura da água deionizada (também conhecida como água de alta temperatura, usada para resfriar peças ópticas) deve ser ajustada entre 26~27℃.Esta temperatura deve ser ajustada de acordo com a temperatura ambiente e umidade.Geralmente, quanto maior a temperatura ambiente, maior a umidade, e a temperatura da água deionizada deve aumentar de acordo.O princípio básico é: a temperatura da água deionizada deve estar acima do ponto de orvalho.

O lado esquerdo da tabela é a temperatura atual do ambiente de trabalho, o lado superior é a umidade atual do ambiente de trabalho.A temperatura na interseção dos parâmetros de temperatura e umidade é a 'temperatura do ponto de orvalho' neste ambiente.Ou seja: qualquer objeto abaixo desta temperatura de ponto de orvalho neste ambiente terá condensação de orvalho em sua superfície.Portanto, o princípio de ajuste é o seguinte:

① A água de baixa temperatura é ajustada dentro da faixa de 15～30℃ e, ao mesmo tempo, não pode ser inferior à temperatura do ponto de orvalho do ambiente no laser e deve estar o mais próximo possível de 25° C.

② A temperatura normal da água é ajustada na faixa de 5～30℃.Ao mesmo tempo, não deve ser inferior à temperatura do ponto de orvalho do ambiente de trabalho da cabeça de processamento e deve estar o mais próximo possível da temperatura ambiente naquele momento.

Caso contrário, o ambiente de trabalho precisa ser melhorado de acordo com a tabela de consulta de temperatura do ponto de orvalho.

Observação: Se a temperatura e a umidade oscilarem muito no dia do uso, a temperatura do ponto de orvalho deve ser calculada com base no valor máximo possível de temperatura e umidade, caso contrário, ainda pode ocorrer condensação e danificar o Laser e a Cabeça de Corte a Laser.
