Máquina de corte a laser
LF-T

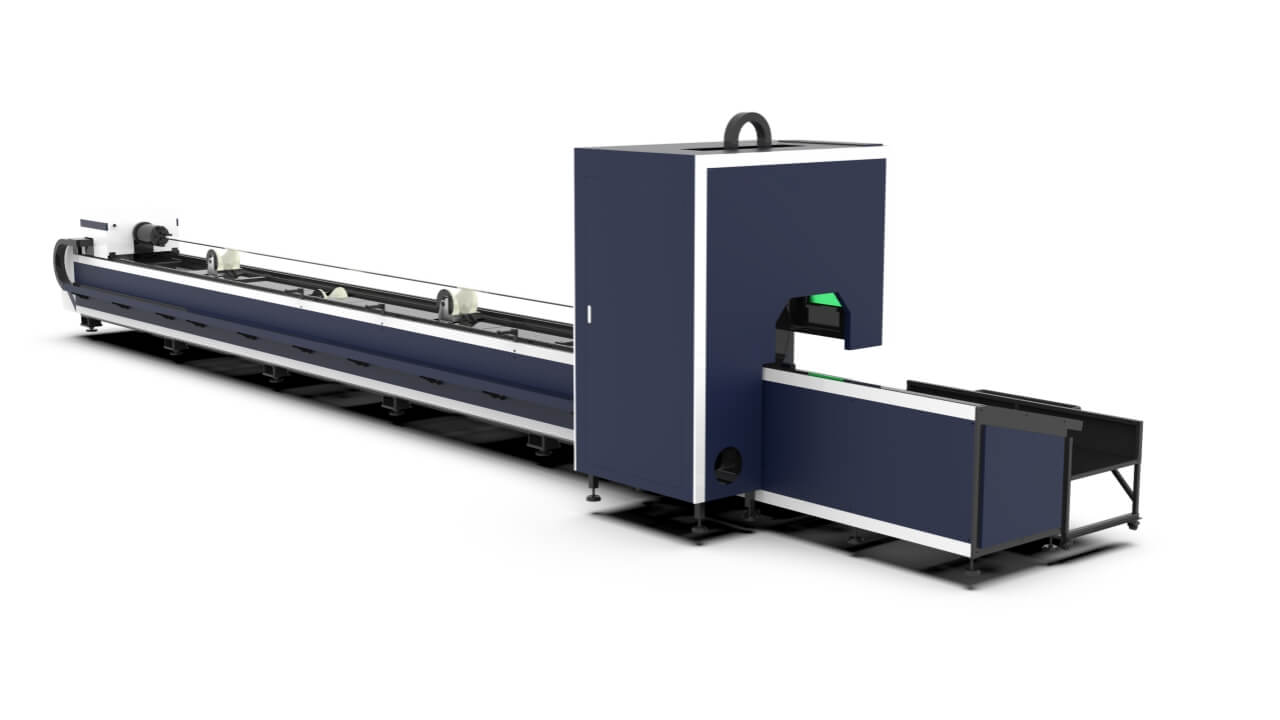

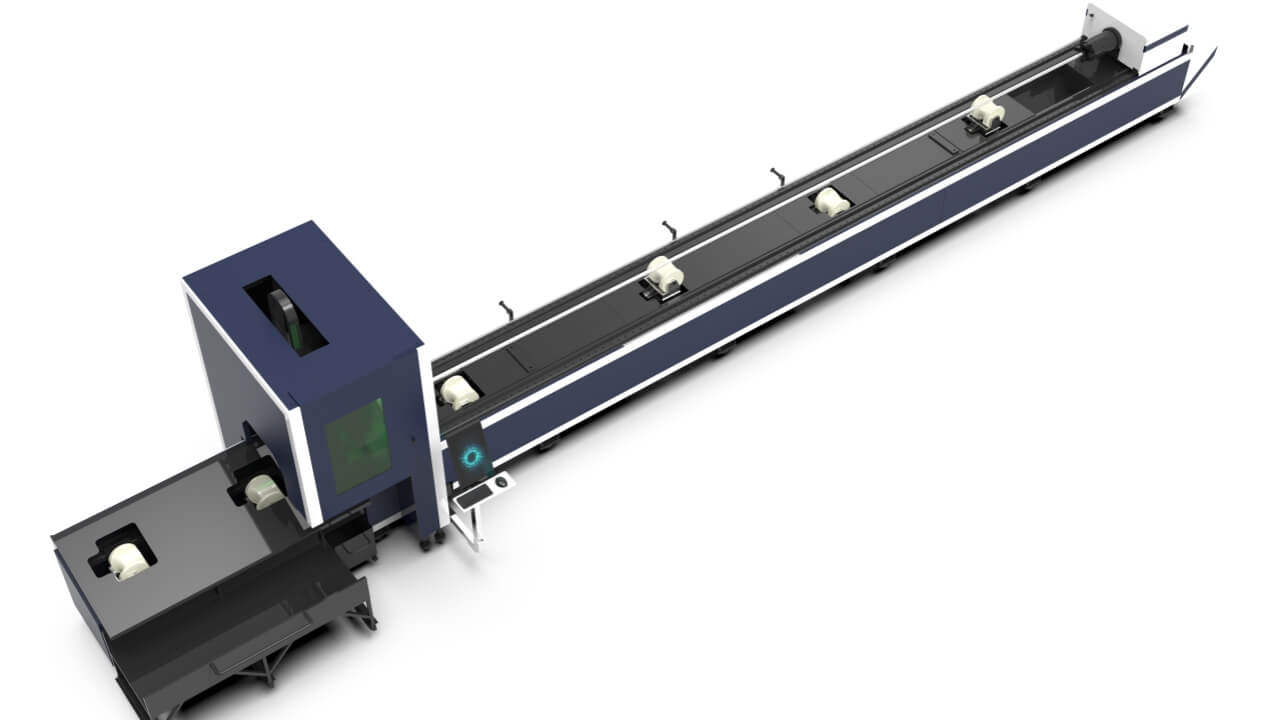

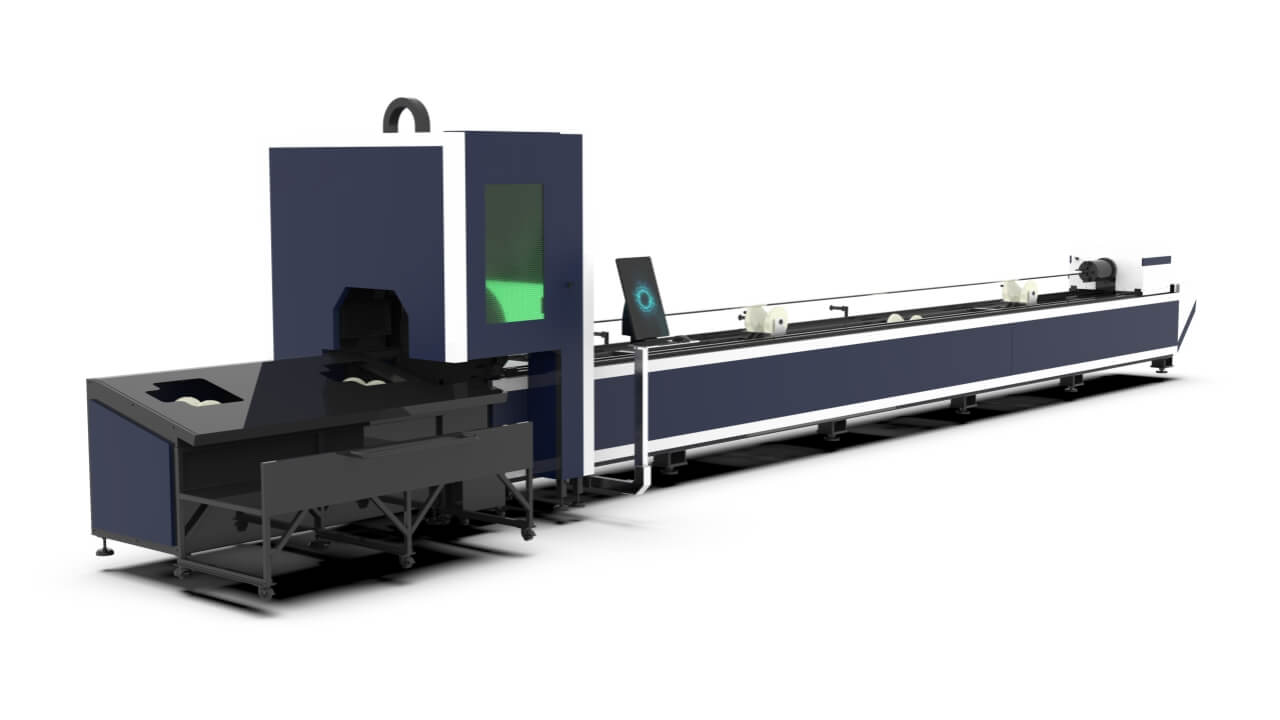

Máquina de corte a laser de fibra de tubo

M o r e s t a b l e, m e r e f f i c i e n t

Você está aqui: Casa » Máquina a laser » máquina de corte a laser de fibra » Máquina de corte a laser de fibra de tubo LF-T
SHEYING2

Gravação de vídeo ao vivo
A apropriação indébita será investigada

Capacidade de corte de tubos

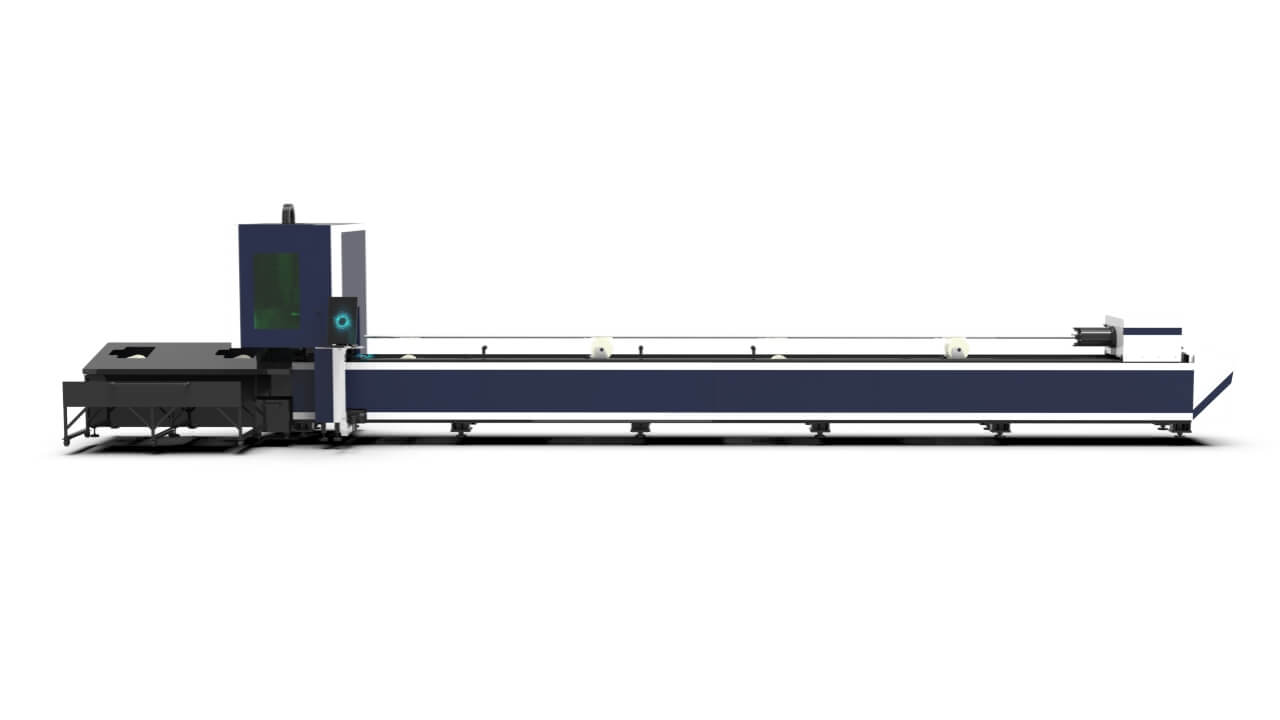

Máquina de corte de fibra de tubo profissional LF-T.
Pode processar todos os tipos de tubos redondos, quadrados, retângulos, ovais e de chifre com max. Diâmetro de corte: tubo redondo 20-220mm, tubo quadrado 20-160mm ;

A velocidade de funcionamento é de 140m / min, a velocidade de marcha lenta é de 170r / min, alta eficiência e economia de tempo.


Reconhecimento inteligente

Com o sistema de reconhecimento de contorno, ele pode identificar automaticamente tubos redondos, ovais, quadrados e outros formatos especiais.

Os tubos realizam detecção não indutiva e de alta eficiência, além do desvio de posição da precisão de corte de toda a seção do medidor em 0,15 mm.

Fixação automática
A frente e a traseira estão equipadas com mandril pneumático totalmente automático.
o intervalo ajustável diagonal é 20-220mm.
Suporte de suporte automático
Suporte diferentes tipos de tubos de forma inteligente. O problema da deformação de tubos longos é resolvido

Corpo da máquina

Adota tubo quadrado padrão nacional, tratamento térmico de alta temperatura a 600 ℃, fresagem de pórtico de 12 metros com acabamento, 24 horas de resfriamento dentro do forno, garantindo o uso a longo prazo da máquina sem deformar, portanto, a precisão da máquina é garantida.

Cabeça de corte a laser RAYTOOLS / WSX / PRECITEC (opcional)

Várias marcas de cabeça laser estão disponíveis

Nós podemos fornecer todas as cabeças de laser de alta qualidade no mercado. Foi testado por nós por um longo tempo. Capacite / WSX todos os nossos parceiros de longo prazo.

Alta precisão

O motor de passo de malha fechada é adotado para evitar efetivamente a perda de passo. A velocidade de focagem é de 100 m / s e a precisão da repetição é de 1 μ M. Classe IP65 à prova de poeira, chapa de proteção com espelho de proteção patenteada, à prova de poeira sem ângulo morto.

Proteção múltipla

3 peças de lente de proteção, proteção altamente eficaz da lente de foco colimadora. Resfriamento óptico de água bidirecional, estendendo efetivamente o tempo de trabalho contínuo.

Refrigeração eficiente da água
Altamente à prova de poeira
TÉCNICO
PARÂMETROS
  • Moel No. LF-6T LF-9T
    Comprimento efetivo de corte de tubo 6000mm 9000mmm
    Potência de saída 4000w / 3000w / 2000w / 1500w / 1000w
    Diâmetro efetivo de corte de tubo Φ20mm-300mm
    Mira de corte de tubo quadrado eficaz □ 20mm * 20mm□ 240mm * 240mm
    Tubo retangular Comprimento da aresta 20-160mm
    Diâmetro externo do círculo ≤220mm
    Precisão de posicionamento do eixo X / Y 0,05 mm
    Precisão de reposicionamento do eixo X / Y 0,03 mm
    Rolo caracol Servo caracol preguiçoso
  • Moel No. LF-6T
    Comprimento efetivo de corte de tubo 255,90 pol.
    Potência de saída 4000w / 3000w / 2000w / 1500w / 1000w
    Diâmetro efetivo de corte de tubo Φ0,78 pol-11,81 pol
    Mira de corte de tubo quadrado eficaz 0,78 pol. * 0,78 pol.□ 9,44em * 9,44 pol.
    Tubo retangular Comprimento da aresta 0.78in-6.29in
    Diâmetro externo do círculo ≤8,66 pol.
    Precisão de posicionamento do eixo X / Y 0,0019 pol
    Precisão de reposicionamento do eixo X / Y 0,0011 pol.
    Rolo caracol Servo caracol preguiçoso
Como a máquina a laser processa?
4 aplicações 4 cortes 4 gravações 4 marcas 4 soldas
MATERIAIS CORTAR GRAVAR MARCA SOLDAR
Aço inoxidável
Aço carbono
Alumínio
Cobre
Chapa galvanizada
Ouro
Prata
Placa de níquel
Placa de manganês
Quais materiais podem ser processados?
ATUALIZAÇÕES

Atualizações da máquina de corte a laser de fibra, tornam sua máquina mais poderosa
Compressor de ar

Integra compressor de ar, secador e tanque de armazenamento de ar. Possui pequeno volume e baixo ruído
Estabilizadores

Mantenha a tensão estável, torne a máquina mais segura e mais segura
